SRD
Densimètre et viscosimètre en ligne
densimètre en ligne en temps réel avec viscosité
- Instrument unique pour la mesure simultanée de la densité de process (densité), de la viscosité et de la température
- Facteur de forme compact pour une installation simple
- Mesures en temps réel, stables, répétables et reproductibles dans les fluides newtoniens et non newtoniens
- Mesure la viscosité cinématique et dynamique
- Toute la construction métallique

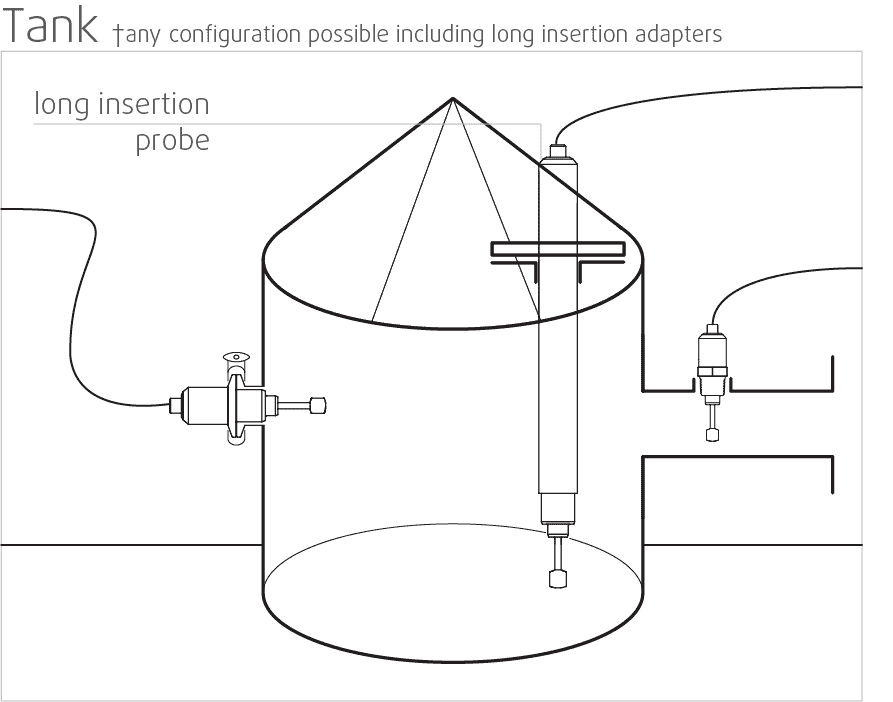

- Complètement insensible aux conditions de montage
- Opérationnel jusqu'à 500 bar et 300°C (7500 psi, 575°F)
- Raccords de process filetés, à brides et sanitaires
- Facile à nettoyer, aucun entretien ni reconfiguration nécessaire
- Évolutivité sur plusieurs emplacements / installations sans réingénierie d'application
316L Acier inoxydable
Hastelloy C22
| Gamme de densité | 0.2 - 4.0 g / cc 200 à 4000 kg / m3 1.67 - 33.38 lb/gal |
| Précision de la densité | 0.01 g / cc (0.001 g / cc et précision supérieure disponible) |
| Gamme de viscosité | 0 à 3,000 cP (standard) Gamme plus large disponible |
| Précision de la viscosité | 5% de lecture (standard) 1% et plus de précision disponible |
| Reproductibilité | Mieux que 1% de lecture |
| Température | Pt1000 (DIN EN 60751) |
| Température du fluide de traitement | -40 jusqu'à 300 ° C (575 ° F) |
| Température ambiante | -40 jusqu'à 150 ° C |
| Plage de pression | jusqu'à 7,500 psi (barre 500) |
| Matériaux mouillés par fluide | 316L Acier inoxydable Hastelloy C22 |
- Le rheonics Le densimètre SRD mesure la viscosité et la densité au moyen d'un résonateur de torsion équilibré dont une extrémité est immergée dans le fluide testé.
- La densité du fluide est mesurée par le décalage de la fréquence de résonance du résonateur.
- Plus le fluide est visqueux, plus l'amortissement mécanique du résonateur est important. En mesurant l'amortissement, le produit de la viscosité et de la densité est calculé par rheonics'algorithmes propriétaires.
- La densité et la viscosité du fluide sont mesurées par le rheonics Une électronique de détection et d'évaluation brevetée et des lectures stables, de haute précision et reproductibles sont obtenues sur la base de rheonics' technologie éprouvée de boucle à verrouillage de phase.
L'électronique sophistiquée et brevetée de 3e génération pilote ces capteurs et évalue leur réponse. L'électronique ultrarapide et robuste, combinée à des modèles informatiques complets, fait des SRD l'un des plus rapides et des plus précis de l'industrie. SRD donne des mesures de densité précises en temps réel chaque seconde et n'est pas affecté par les variations de débit! De plus, vous obtenez également une mesure de viscosité en temps réel des fluides.
Communication
Acquérir des données en temps réel. Transférez-le sur votre ordinateur, API ou téléchargez-le sur le cloud
Boîtiers autonomes IP66 à intégrer à votre système.
Circuit imprimé standard à intégrer dans votre boîtier d’équipement.
Electronique de nouvelle génération dans la tête du capteur.
Ethernet, 4-20 mA, RS232 sur USB.
CAN, Profinet, HART disponible.
Densimètre à sécurité intrinsèque certifié EX
| Nom de l'offre | Description | Lien | Catégorie de fichier | Mes Produits | Tags | document_categories_hfilter | tags_hfilter |
|---|---|---|---|---|---|---|---|
| Dessin – SRD-RP150-A117 | Dessin pour SRD-RP : Conception de la sonde de réacteur du densimètre et du viscosimètre. | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Modèle CAO – SRD-RP150-A117 | Modèle CAO (pdf, dxf, étape 3D) pour SRD-RP : conception de sonde de réacteur pour densimètre et viscosimètre. | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Dessin – SRD-RP dans coude DN40 | Dessin pour SRD-RP : Densimètre et viscosimètre Conception de sonde de réacteur dans un coude gainé DN40. | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Modèle CAO – SRD-RP en coude DN40 | Modèle CAO (pdf, dxf, étape 3D) pour SRD-RP : Densimètre et viscosimètre Conception de sonde de réacteur dans un coude gainé DN40. | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Rheonics Densimètre et viscosimètre EHEDG – Guide d'installation | Directives d'installation pour les densimètres et viscosimètres de processus hygiéniques certifiés EHEDG - SRD et SRV | Manuels | SRD, SRV | Information technique | Manuels | Informations techniques | |
| Certificat – Densimètre et viscosimètre en ligne EHEDG SRD | Certificat de conception hygiénique certifiée EHEDG pour sonde SRD | Certificats | SRD | Information technique | certificats | Informations techniques | |
| Modèle CAO – SRD Flush Tri-Clamp | Modèle CAO (fichier STEP), dessin PDF 2D, fichier DXF de SRD – Flush Tri-Clamp | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Dessin – Option SME-TR Électronique : E2 | Dessin pour SME-TR : Électronique du capteur dans le boîtier du transmetteur | Dessins | DVM, DVP, Électronique, SRD, SRV | Information technique | dessins | Informations techniques | |
| Modèle CAO – SRD G1/2″ | Modèle CAO (fichier STEP), dessin PDF 2D, fichier DXF de SRD – G1/2″ | Modèles CAO | SRD | modèles cad | |||
| RFQ Demande de devis Densimètre et viscosimètre SRD | Remplissez ce fichier PDF et envoyez-le à pour demander un devis pour le SRD. Nous vous recommandons d'utiliser le formulaire RFQ en ligne | Document de vente | SRD | Informations sur les ventes | document de vente | informations-ventes | |
| Modèle CAO - Option électronique SME-TRD : E1 | Modèle CAO (pdf, dxf, étape 3D) pour SME-TRD : Électronique du capteur dans le boîtier du transmetteur avec affichage | Modèles CAO | DVM, DVP, Électronique, SRD, SRV | Information technique | modèles cad | Informations techniques | |
| Dessin – Option SME-TRD Électronique : E1 | Dessin pour SME-TRD : Électronique du capteur dans le boîtier du transmetteur avec affichage | Dessins | DVM, DVP, Électronique, SRD, SRV | Information technique | dessins | Informations techniques | |
| Modèle CAO – Option électronique SME-TR : E2 | Modèle CAO (pdf, dxf, étape 3D) pour SME-TR : Électronique du capteur dans le boîtier du transmetteur | Modèles CAO | DVM, DVP, Électronique, SRD, SRV | Information technique | modèles cad | Informations techniques | |
| Modèle CAO – Option électronique SME-DRM : E3 | Modèle CAO (pdf, dxf, étape 3D) pour SME-DRM : montage sur rail DIN Électronique du capteur | Modèles CAO | DVM, DVP, Électronique, SRD, SRV | Information technique | modèles cad | Informations techniques | |
| Dessin – Option électronique SME-DRM : E3 | Dessin pour SME-DRM : Montage sur rail DIN Électronique du capteur | Dessins | DVM, DVP, Électronique, SRD, SRV | Information technique | dessins | Informations techniques | |
| Modèle CAO – SRD Tri-Clamp | Modèle CAO (fichier STEP), dessin PDF 2D, fichiers DXF et DWG de SRD – Tri-Clamp | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Modèle CAO – Bride longue SRD | Modèle CAO (fichier STEP), dessin PDF 2D, fichiers DXF et DWG de SRD - Bride longue | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Modèle CAO – Bride SRD | Modèle CAO (fichier STEP), dessin PDF 2D, fichiers DXF et DWG de SRD - Bride | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Modèle CAO - SRD NPT | Modèle CAO (fichier STEP), dessin PDF 2D, fichiers DXF et DWG de SRD - NPT | Modèles CAO | SRD | Information technique | modèles cad | Informations techniques | |
| Plans – SRD – EHEDG | Variantes certifiées SRD – EHEDG (European Hygienic Engineering and Design Group) | Dessins | SRD | EHEDG, alimentaire, pharmaceutique | dessins | ehedg alimentaire pharmaceutique | |
| Dessin – SRD – Insertion longue – VARINLINE | Dessin 2D de SRD – FPC, connexion de processus : VARINLINE | Dessins | SRD | FPC, Informations techniques | dessins | FPC informations techniques | |
| Dessin – SRD – Insertion longue – Triclamp | Dessin 2D de SRD – FPC, Process Connection : Triclamp | Dessins | SRD | FPC, Informations techniques | dessins | FPC informations techniques | |
| Dessin – SRD – Insertion longue – Fileté | Dessin 2D de SRD - FPC, connexion de processus : fileté (G, NPT, autres) | Dessins | SRD | FPC, Informations techniques | dessins | FPC informations techniques | |
| Dessin – SRD – Insertion longue – Bride | Dessin 2D de SRD – FPC, connexion de processus : bride | Dessins | SRD | FPC, Informations techniques | dessins | FPC informations techniques | |
| Dessin – SRD – Insertion longue – DIN11851 | Dessin 2D de SRD – FPC, connexion de processus : DIN11851 | Dessins | SRD | FPC, Informations techniques | dessins | FPC informations techniques | |
| Dessin - SRD - Sanitaire | Dessin 2D de SRD - Raccordement au procédé sanitaire | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Dessin – SRD – Triclamp | Dessin 2D de SRD – Triclamp Connexion de processus | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Dessin - SRD - Bride | Dessin 2D de SRD - Raccordement process à bride | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Dessin - SRD - NPT | Dessin 2D de SRD - Raccordement au processus NPT | Dessins | SRD | Information technique | dessins | Informations techniques | |
| Manuel - Installation EX et sécurité intrinsèque | Installation et sécurité intrinsèque Manuel d'installation et de sécurité intrinsèque pour Rheonics capteurs types SRV, SRV-FPC, SRD et SRD-FPC | Chinois | Manuels | SRD, SRV | Information technique | Manuels | Informations techniques |
| Fiche technique - STCM | Informations et spécifications sur SRV et SRD Smart Thermal Control Module | Fiches techniques et brochures | SRD, SRV, STCM | Information technique | feuilles de données | Informations techniques | |
| Certificat - Rapport d'évaluation de la qualité IECEx pour SRV et SRD | Résumé du rapport d'évaluation de la qualité IECEx | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Déclaration de conformité - Conformité au contact alimentaire selon la FDA des États-Unis et conformité UE pour SRV et SRD | Rheonics' Déclaration de conformité pour la conformité au contact alimentaire selon la FDA américaine et la conformité européenne pour SRV et SRD | Certificats | SRD, SRV | Application, informations techniques | certificats | information technique d'application | |
| Déclaration de conformité - Déclaration de conformité CE selon EN 61326-1: 2013, EN 61326-2-3: 2013 & EN 50581: 2012 | Déclaration de conformité pour SME-TRD, SME-TR et SME-DRM selon les directives - Directive sur la compatibilité électromagnétique (CEM) 2014/30 / UE et directive sur la limitation des substances dangereuses dans les équipements électriques et électroniques (RoHS2) 2011/65 / UE | Certificats | DVM, DVP, Électronique, SRD, SRV | Information technique | certificats | Informations techniques | |
| Certificat - Notification d'assurance qualité ATEX (QAN) - Allemand | ATEX-QAN (Quality Assurance Notification) en allemand - Les exigences de la directive 2014/34 / EU ont été remplies | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Certificat - Notification d'assurance qualité ATEX (QAN) - Anglais | ATEX-QAN (Quality Assurance Notification) en anglais - Les exigences de la directive 2014/34 / EU ont été remplies. | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Déclaration de conformité - Déclaration de conformité CE selon la directive 2014/34 / UE (ATEX) pour SRV et SRD | Rheonics' Déclaration de conformité UE selon la directive 2014/34/UE (ATEX) et les normes pertinentes pour SRV, SRV-FPC, SRD et SRD-FPC | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Certificat - Certificat ATEX pour SRV et SRD | Certificat relatif aux équipements et systèmes de protection destinés à être utilisés dans une atmosphère potentiellement explosive - Directive 2014 / 34 / EU | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Certificat - Certificat de conformité IECEx pour SRV et SRD | Ce certificat est délivré pour vérifier qu'un ou des échantillons représentatifs de la production ont été évalués et testés et jugés conformes aux normes CEI répertoriées dans le certificat. | Certificats | SRD, SRV | Information technique | certificats | Informations techniques | |
| Article - Laboratoire de mécanique et de dynamique expérimentale, ETH Zurich | ETH Zurich, Laboratoire de mécanique et de dynamique expérimentale – Article sur la détection dynamique de la viscosité et de la densité Rheonics (anciennement Viscoteers) | Publications | DVM, DVP, SRD, SRV | Information technique | publications | Informations techniques | |
| Manuel - SRD | Instructions d'installation et d'utilisation de SRD | Manuels | SRD | Formation | Manuels | Formation | |
| Portefeuille de produits - SRV, SRD, DVM, DVP | Présentation des produits standard - Informations sur les spécifications, l'électronique, la communication, la mécanique, les dimensions, le logiciel et l'installation. | Fiches techniques et brochures | DVM, DVP, SRD, SRV | Marketing, Informations techniques | feuilles de données | informations techniques marketing | |
| Fiche technique - SRD | Informations sur les spécifications, électronique, communication, mécanique, dimensions, logiciel et installation. | Fiches techniques et brochures | SRD | Information technique | feuilles de données | Informations techniques |
