Introduction

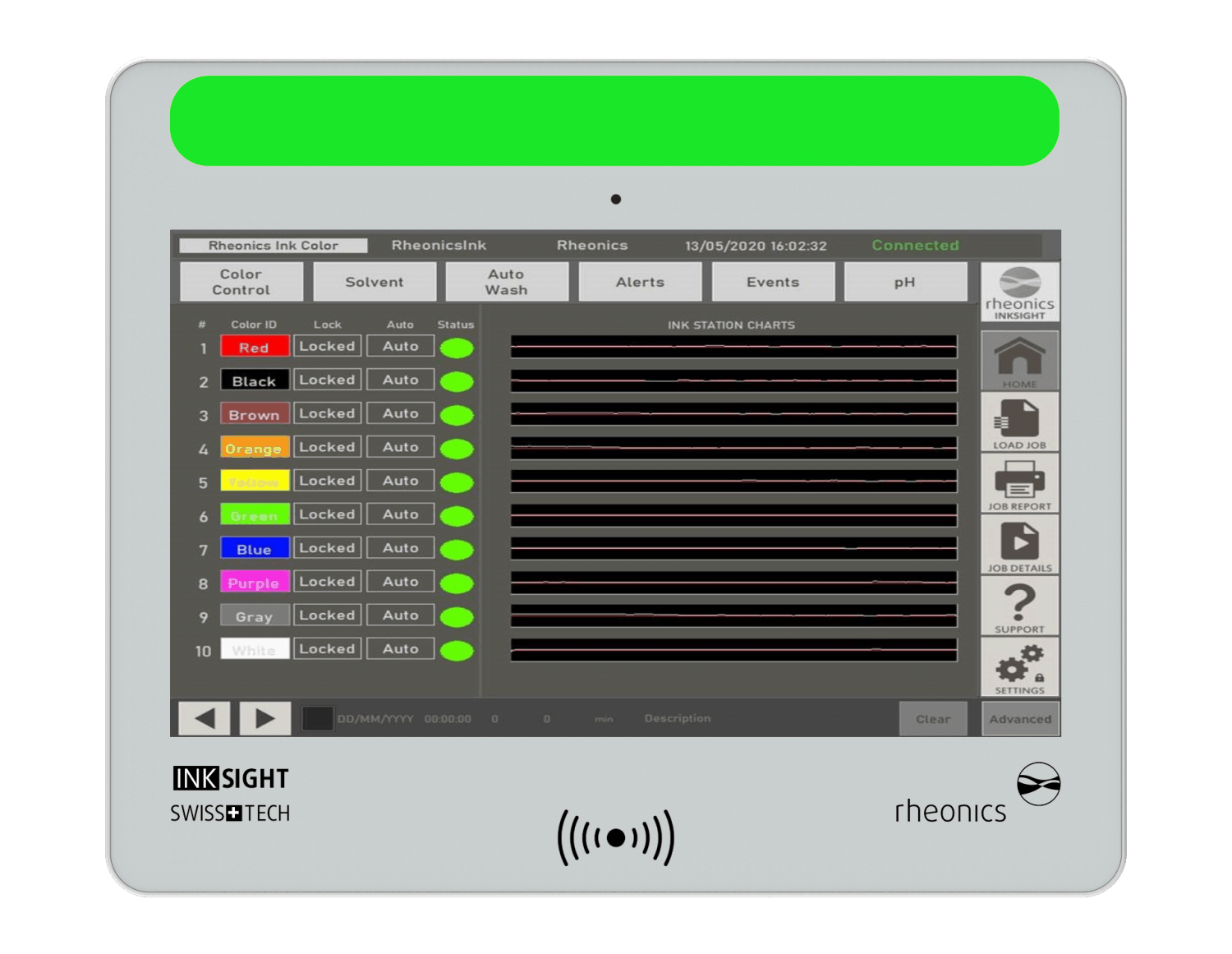

Ce système est la variante miniature de la solution de surveillance et de contrôle des processus de Rheonics. Il se compose d'un PC industriel embarqué monté à l'intérieur d'une armoire en acier inoxydable avec écran 10.4" et écran tactile intégrés. Le PC industriel exécute une application de contrôle qui mesure la viscosité, la densité à l'aide de capteurs en ligne Rheonics et le pH/niveau en option par des capteurs tiers externes. Le processus est contrôlé par jusqu'à deux sorties électriques et deux sorties pneumatiques qui peuvent contrôler des vannes/pompes/mélangeurs/refroidisseurs, etc.
Les options de communication industrielle incluent une connexion Ethernet, WiFi et USB. Les éléments supplémentaires de l'interface utilisateur comprennent un avertisseur sonore + un voyant d'alarme et 4 boutons, y compris des LED.
Caractéristiques
Le tableau montre toutes les options. Cependant, le système réel ne contiendra que les options qui ont été sélectionnées lors de la commande.
| Mécaniques | ||
| Dimension | Largeur/Hauteur/Profondeur, mm (pouces) | 380/444/222 (15/17.5/8.75) |
| Poids | kg (livres) | 17 (38) |
| Directory | IP | IP54 |
| Interfaces électriques | ||
| Raccord process Rheonics M12 | 1 x connecteur femelle M12 12 broches pour capteur DVM/DVP/SRV/SRD | Connecté au SMET interne Pour le système de surveillance uniquement, plusieurs connexions M12 sont possibles jusqu'à 6x chaque armoire |
| Alimentation | 230VAC | Plage d'entrée : 85VAC – 264VAC |
| Perte de puissance Max. Charge | 4W | 50Va, cos phi 0.6 |
| Interfaces électriques en option | ||
| Raccord process M12/4 broches | 1 x connecteur femelle M4 12 broches (pH/Niveau/autre capteur RS485) | Connecté au RS485 D-Sub du PC industriel |
| Sortie pneumatique | 2 x raccord process pneumatique, 4 mm, raccord push-pull | Vanne pneumatique 1 : ADAM 6060, CH0 Vanne pneumatique 2 : ADAM 6060, CH1 |
| Entrée pneumatique | 1 x raccord process pneumatique, 4 mm, raccord push-pull | Plage d'entrée : 4-10bar/60-150psi |
| Éléments de l'interface humaine | ||
| Ecran | Écran tactile LCD TFT 10" capacitif projectif à 10,4 points (1024*768) | Monté sur le PC industriel |
| PC industriel | 4x2GHz, 8Go RAM, 128Go | Windows 10 IoT préinstallé |
| Boutons | Boutons Piezo normalement ouverts | Force d'actionnement : 2 – 6N Différentes options de couleur |
| USB | USB 3.0 | |
| Ethernet | Ethernet LAN 10/100 Mbit/s en duplex intégral | Communication interne via Ethernet Composants de service entièrement plug & play |
| Réseau sans fil | 802.11 b / g / n WIFI 300Mbit / s | Serveur Web intégré accessible via Factory LAN sur les appareils portables |
| Buzzer d'alarme avec LED | Signal acoustique de 85 à 96 db(A) avec une LED rouge | Alertes configurables par le client Alertes courrier électronique |
| Consommation d'énergie | ||
| Courant | 26,4W | Armoire totale utilisant des connexions standard |
| Environnement | ||
| Plage de température | -10 ~+50 | Les capteurs peuvent être installés dans des lignes de processus à température plus élevée, vérifiez la valeur nominale des capteurs commandés |
| Plage d'humidité | 10~95%@10 Pas de condensation） | |
| IP | 54 | |
| L’installation | ||
| Connecteurs RF | Tout en haut | Laissez un espace de 60 mm sur le dessus pour les connecteurs et les câbles Hauteur totale de la zone d'installation recommandée 500 mm |
| Poignées | Deux (2) | Pour armoire de transport |
| Antenne sans fil | Top | Protège contre les dommages, colle au-dessus des poignées |
| support mural | Deux (2) | |
| Aménagement extérieur | Non recommandé sans protection appropriée | Tous les connecteurs sont livrés avec des capuchons, mais l'unité n'est pas conçue pour une installation directe dans des zones extérieures où les connecteurs sont exposés à des éléments environnementaux. Protéger contre la pénétration d'eau, de poussière, etc. |
| Logiciel (options disponibles sur commande) | ||
| RPS InkSight avec ColorLock | 1-10 gare | Surveillance et contrôle à l'aide de la fonctionnalité ColorLock |
| RPM RheoPulse | 1-10 gare | Logiciel de surveillance uniquement |
| Tr/min SlurryTrak | 1-10 gare | Logiciel de surveillance uniquement |
| RPM Paint Trak | 1-10 gare | Logiciel de surveillance uniquement |
| RPS InSight avec ProcessLock | 1-10 gare | Logiciel de surveillance et de contrôle de processus |
Dimensions mécaniques
Vue avant et latérale
Top ViewPrésentation du système
Solutions autonomes
Solution d'automatisation intégrée clé en main pour un contrôle total de vos processus industriels. Le système mesure et contrôle la viscosité à moins de 0.5 cps : une résolution 100 fois supérieure à la moyenne des coupes à efflux.
Peinture automobile
Tampographie
Vernis et adhésifs
Revêtement anti-corrosion
Large gamme de solutions dans l'industrie
Revêtement de bobine
Sécurité alimentaire - revêtement actif
Impression de lentilles de contact
Revêtement scellant
Peut revêtement
Revêtement de comprimé
Marquage de confiserie
Revêtement émail fil
Revêtement d'électrode de batterie
Installation et modification faciles
Montage facile. Vis ou pinces au raccord de la ligne d'encre. Pas de chambres, joints toriques ou joints. Facilement enlevé pour le nettoyage ou l'inspection. Capteurs disponibles avec bride et connexion tri-clamp pour un montage / démontage rapide. Remplacement instantané du capteur et de l'électronique sans aucun changement de logiciel - Détection automatique!
Viscosimètre SRV et système RPS-A intégré
Obtenez la meilleure qualité de produit de sa catégorie, réduisez considérablement le temps d'installation et optimisez l'utilisation des matériaux. Améliorez la productivité et l'efficacité grâce à l'automatisation complète du contrôle de la viscosité de votre fluide de procédé.
• Un capteur de viscosité robuste et sans entretien élimine le besoin de recalibrage
• Le contrôleur de viscosité agile réduit la variation de viscosité à moins de 1 % sur l'ensemble du tirage, quelle que soit la longueur
• Écran tactile à interface graphique intuitive en un seul clic
• Contrôle de la viscosité plus strict et plus précis
Vous pouvez vous attendre à ce que le capteur de chaque station mesure et fonctionne également sur n'importe quelle autre station. Le capteur Rheonics SRV est étalonné en usine et traçable aux normes NIST.
- Petit facteur de forme - S'adapte dans votre paume tout en étant plus robuste que tout autre viscosimètre en ligne!
- Toutes les pièces en contact avec le fluide en acier inoxydable 316L - Etanchéité process métal-métal hermétiquement scellée - sans élastomère
- Répétable, reproductible - Fluides newtoniens, non newtoniens, monophasés et multiphasés
- Large plage de viscosité - Air jusqu'à 50,000 XNUMX+ cP
- Mesure intégrée de la température du fluide - Excellente compensation thermique pour obtenir une cohérence au fil des ans
- Aucun ré-étalonnage nécessaire - jamais!
Le logiciel de Rheonics est puissant, intuitif et pratique à utiliser. Plusieurs stations sont gérées à partir d'un seul tableau de bord. Il prend en charge plusieurs IHM pour l'opérateur, le superviseur de production, le responsable qualité et la vue de gestion.
• Système d'IA avancé de 5e génération exclusif pour une surveillance et un contrôle simples des clics
• API pour l'acquisition de données et l'intégration dans l'IHM du fabricant de presse
• Gestion à distance intégrée à la demande de la gestion des travaux
Support Global
Les experts en contrôle de processus vous aident lorsque vous en avez le plus besoin.
Rheonics fournit un réseau mondial d'ingénieurs, d'experts en applications et de professionnels des ventes techniques pour vous aider à dimensionner, sélectionner et dépanner les automatisations de processus pour vos applications.
